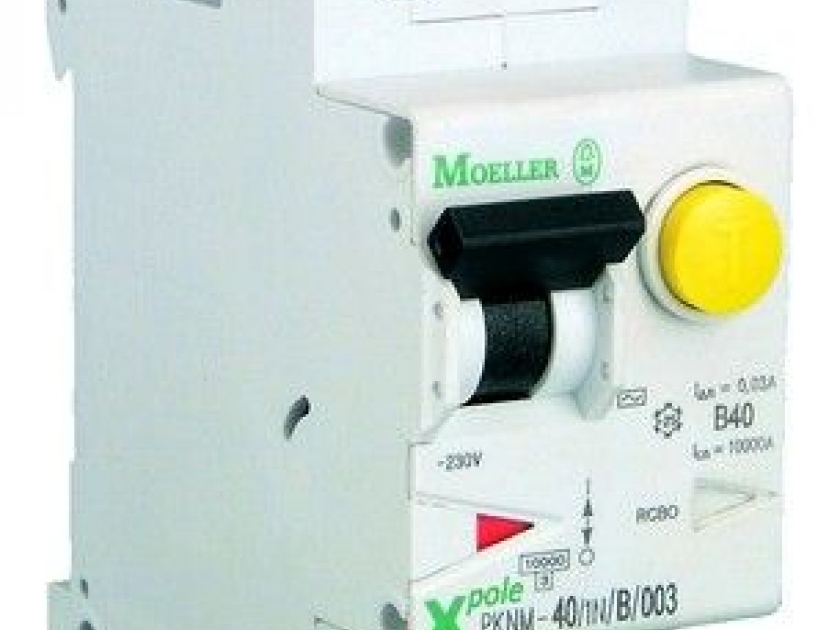

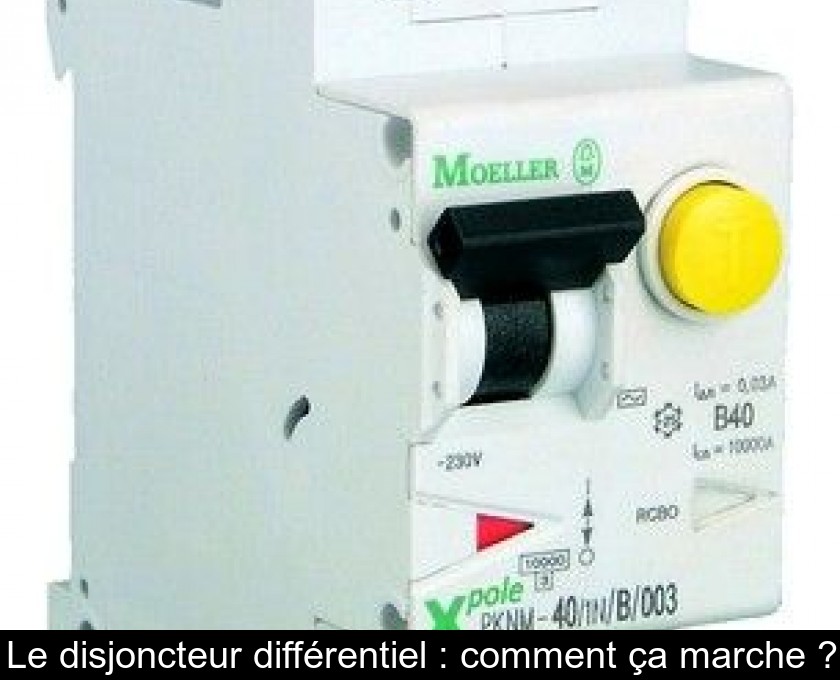

Le disjoncteur différentiel : comment ça marche ?

Un disjoncteur différentiel est un dispositif de protection capable d'interrompre le courant électrique en cas d'incident sur le circuit électrique de votre maison. Nous vous proposons de découvrir le fonctionnement de cet appareil et les normes en vigueur.

Partager

A quoi sert le disjoncteur ?

Le disjoncteur différentiel installé chez chaque abonné EDF a pour rôle d’assurer la protection des circuits et des personnes.

Il protège les circuits contre les surintensités en cas de surcharge ou de court-circuit et les personnes contre les contacts indirects avec le courant (fuites de courant à la terre).

Dans une maison, le disjoncteur fait office d’interrupteur général. Ainsi, appuyer sur le bouton du disjoncteur permet de couper le courant chez soi, notamment pour réaliser certains travaux en toute sécurité.

Il arrive par ailleurs que cette coupure générale se produise automatiquement pour des raisons de sécurité, par exemple en cas de court-circuit dans votre installation.


Le fonctionnement du disjoncteur

Il existe différents types de disjoncteurs électriques destinés à assurer la sécurité électrique dans les maisons.

Comme son nom l'indique, un disjoncteur "différentiel" coupe le courant automatiquement quand il détecte une différence d'intensité entre les deux conducteurs du circuit, c’est-à-dire une perte de courant signalant un défaut d'isolement.

Cet appareil permet donc de limiter les risques d'électrocution en détectant les fuites de courant à la terre dans votre installation électrique.

A noter : la différence d'intensité du courant à laquelle réagit un disjoncteur est appelée la "sensibilité différentielle du disjoncteur" ; elle est obligatoirement de 30 mA sur les circuits terminaux domestiques.
A la différence d’un simple fusible, le disjoncteur est réarmable et ne subit aucune avarie lors de son fonctionnement.


Disjoncteur ou interrupteur différentiel ?

Un interrupteur différentiel est un appareil qui fonctionne sur le même principe que le disjoncteur différentiel, à une différence près : il protège contre les défauts d'isolement mais pas contre les courts-circuits.

Seul un disjoncteur différentiel assure une protection contre les courts-circuits et l'échauffement excessif des conducteurs en cas de surcharge.


Les normes en vigueur

Sur les installations récentes, le disjoncteur fourni par EDF est un disjoncteur différentiel de moyenne sensibilité (500mA).

Pour protéger les usagers contre les risques d'électrocution, tous les circuits de l'installation doivent être protégés par des disjoncteurs différentiels de sensibilité inférieure ou égale à 30 mA.

Dans les logements de plus de 100 m², 3 disjoncteurs différentiels de type AC doivent être installés. Un disjoncteur différentiel de type A doit également être utilisé pour protéger indépendamment les circuits "cuisson" et "lave-linge".
